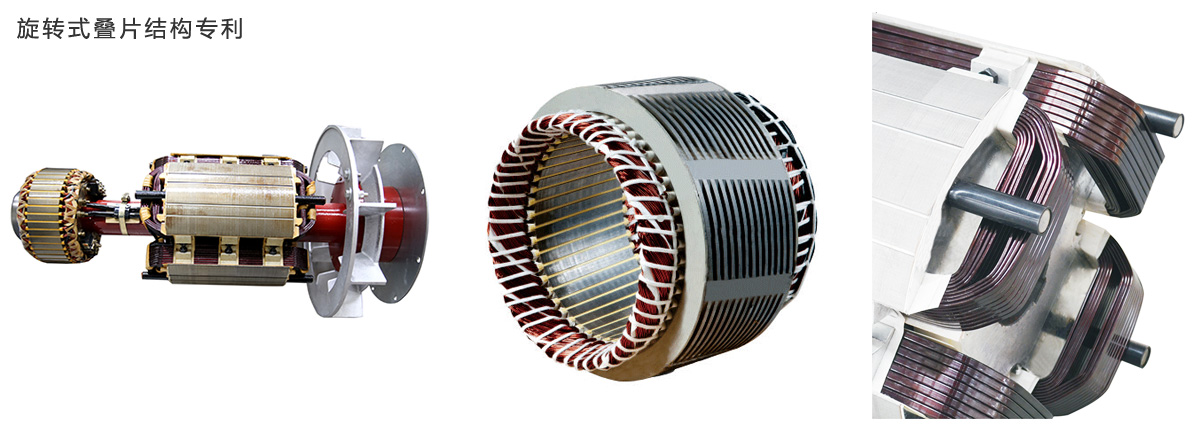

云顶集团拥有先进的发电机设计技术,申请并拥有多项国家授权专利。

EvoTec云顶集团产品特点及性能说明

一、产品特点

 1.产品短粗型的特点,有效提高转子的转动惯量,避免与原动机产生共振,保证发电机的运行可靠性。

2.高效率的绕组设计,发电机表面温度低,能效高。

3.内置式交流励磁机结构,振动小,损耗低,提高励磁机的运行可靠性和反应速度。

 4.2/3节距的绕组,配以专业阻尼结构优化设计,有效抑制电流及输出线电压的波形畸变,同时提高运行稳定性,并具有优越的并联运行性能。

5.先进成熟的自动电压调节器控制系统有效保证发电机的静态精度和良好的动态性能。

6.采用欧洲高端产品的高速动平衡理念,提高转子平衡精度,有效保证转子运行的高可靠性能。



二、电气性能

1.励磁系统:

     专业配套设计具有3项国家专利的ETC系列的自动电压调节器,产品标配ETC-1AVR,内置频率补偿(低频率保护)、固态起励、EMI滤波(电磁干扰滤波器)、稳定性调节功能,并具有多电压选择及熔丝保护功能。具有良好的电磁兼容能力和抗干扰能力。

     励磁机转子的输出功率通过三相全波桥式整流盘输出给主转子,整流盘上的浪涌抑制器对整流盘进行保护,以免因短路或并联失步等因素造成的冲击。

     ETC-2AVR具有并机运行功能及过励保护功能,ETC-3AVR适用于采用PMG的独立供电励磁系统中,具备优异的并机运行稳定性。

2.绝缘系统:

     发电机的绝缘等级为H级。成熟的真空压力浸漆工艺,转子采用边绕边涂胶的先进工艺,大大提高定转子绕组的强度和稳定性,国际一线品牌的绝缘漆和绝缘材料,配以国内一流品牌的电磁线,确保绝缘性能的高可靠性及优越的电气性能。

     所有绕组表面均进行三防处理,有效提高绕组防潮、防霉及一般程度的防盐雾性能,广泛适用于沿海、湿热带等地区。

     船用及工业防腐环境下使用的发电机均采用“三重防护”处理,确保产品在恶劣的环境中可靠使用。

 3.2/3节距的绕组配以铁芯斜槽结构,有效抑制电压的三次谐波(第3、9、15、21、27……);是非线性负载的无故障供电的设计,在并联或与电网并联时,2/3节距结构有效抑制了有时大节距绕组所产生的过大的中线电流。

 4.电压精度:在任何功率因素和转速变化在±4%范围内的情况下,稳态电压调整率为±0.5%。

5.远程电压调节:具有远程电压调节功能,方便用户实现远程电压调节。

 6.电话干扰:THF<2%达到EN 60034-1所规定的要求,TIF<50D达到NEMA MG1-32所规定的要求。

7.无线电干扰:电磁兼容能力完全符合欧洲安全要求,符合EN 60034-1标准要求。

 8.出线方式:12个接线端子安装在非驱动端的接线板上,优质钢板结构的出线盒内有足够的布线空间。可拆卸式线盒侧板,方便用户的操作。



三、机械性能

 1.发电机定子外壳采用钢板焊接,提高结构强度,减轻整机的重量;转轴采用优质45钢,确保其旋转强度;端盖采用较高强度的铸铁铸造,有效缓解电机运行时的振动对整机的损伤。

 2.TCU系列发电机有单支点和双支点两种结构。单支点发电机为驱动端采用法兰和挠性传动板与原动机连接,非驱动采用中高强度的铸铁端盖。双支点前后两端都采用中高强度的铸铁端盖连接,除TCU188和TCU468外采用宽系列深沟球轴承。

3.转子采用高速动平衡工艺,提高转子和平衡精度及转子的稳定性,双支点转子带半键校动平衡。


四、质量保证

发电机严格按ISO9001质量管理体系要求进行生产制造,产品获得CE认证。
